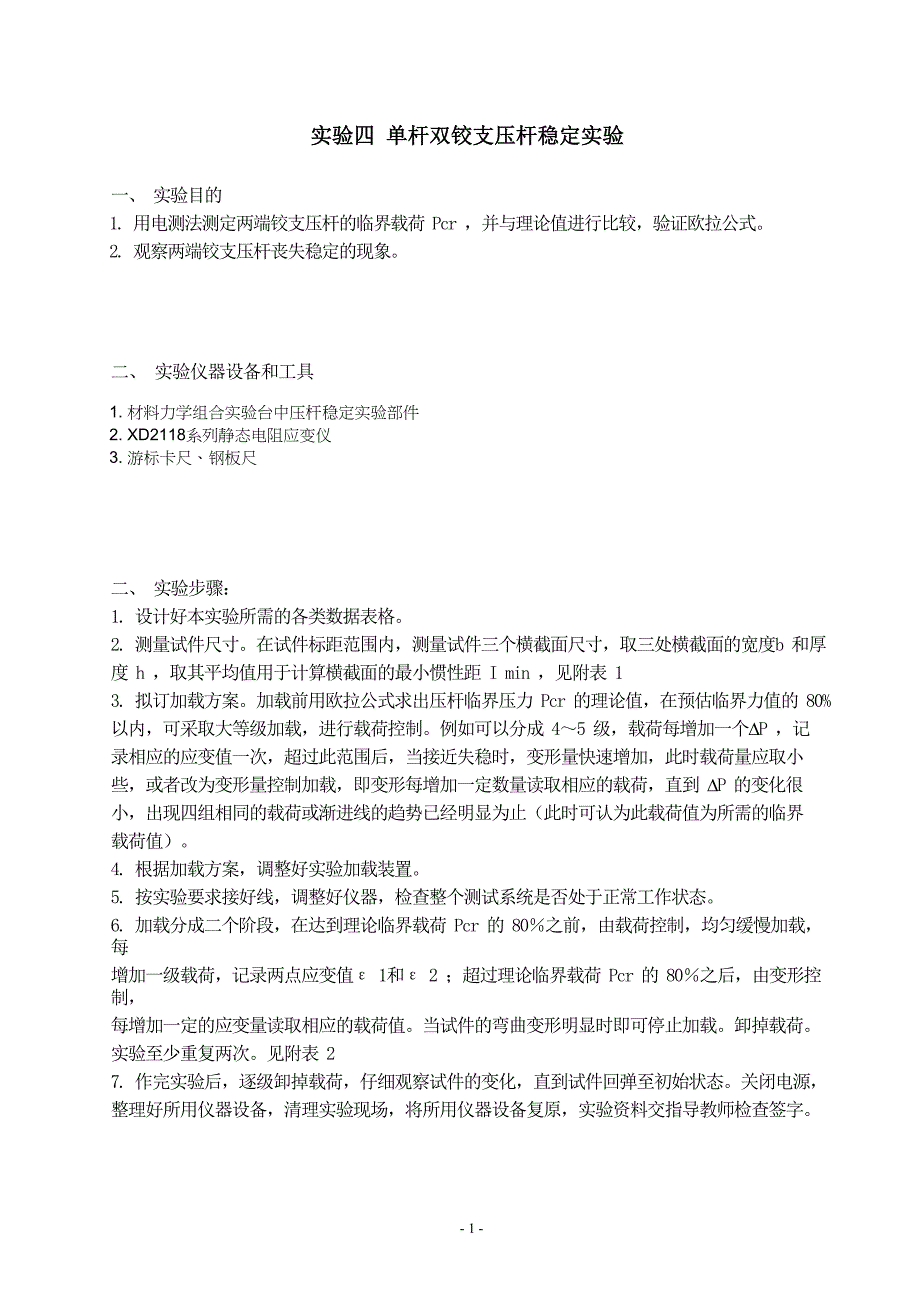

工程力学实验报告 实验四 单杆双铰支压杆稳定实验报告模板_第1页
第1页 / 共3页

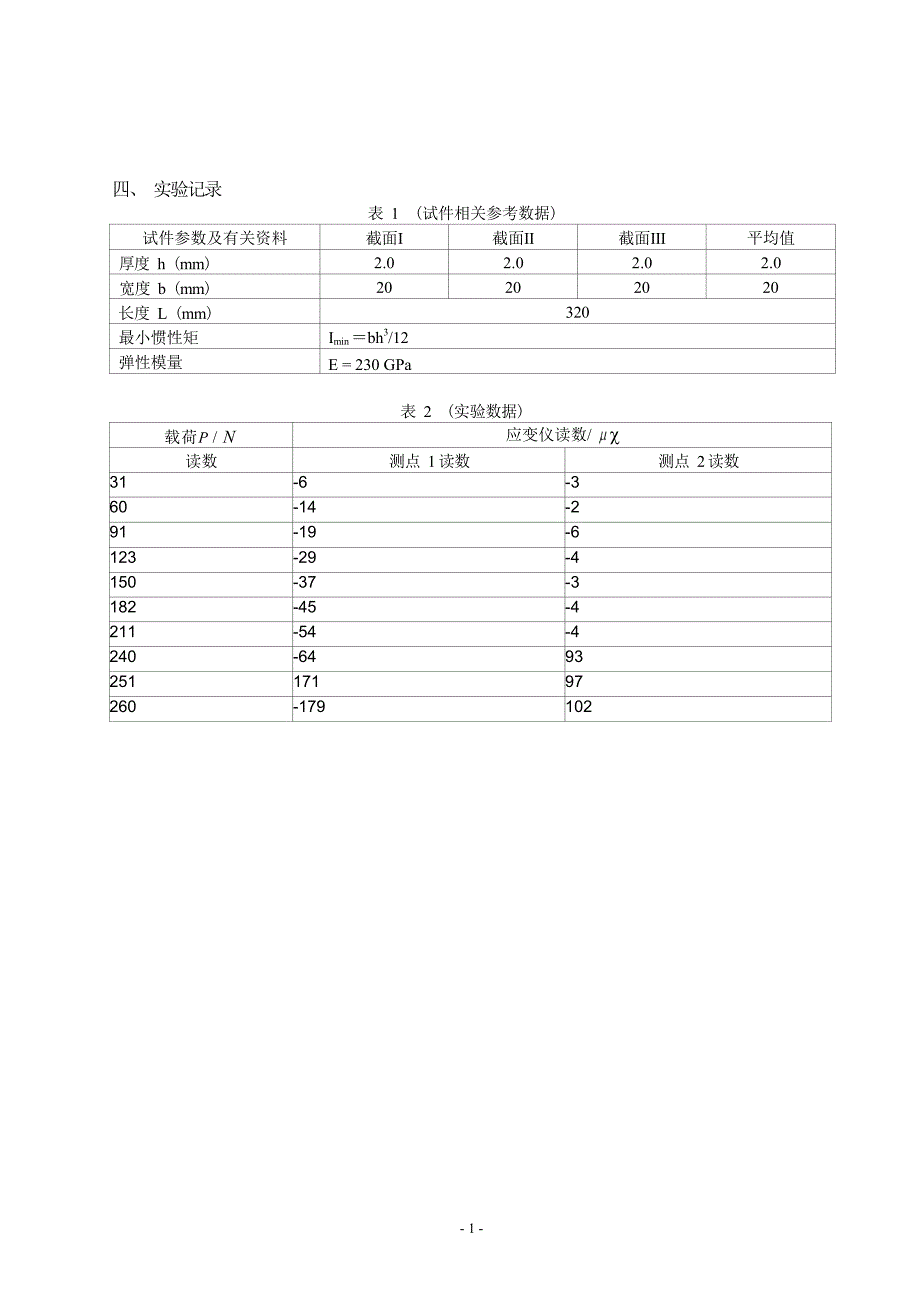

工程力学实验报告 实验四 单杆双铰支压杆稳定实验报告模板_第2页
第2页 / 共3页
亲,该文档总共3页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《工程力学实验报告 实验四 单杆双铰支压杆稳定实验报告模板》由会员分享,可在线阅读,更多相关《工程力学实验报告 实验四 单杆双铰支压杆稳定实验报告模板(3页珍藏版)》请在金锄头文库上搜索。

1、实验四 单杆双铰支压杆稳定实验一、 实验目的1. 用电测法测定两端铰支压杆的临界载荷 pcr ,并与理论值进行比较,验证欧拉公式。2. 观察两端铰支压杆丧失稳定的现象。二、 实验仪器设备和工具1. 材料力学组合实验台中压杆稳定实验部件2. xd2118系列静态电阻应变仪3. 游标卡尺、钢板尺二、 实验步骤:1. 设计好本实验所需的各类数据表格。2. 测量试件尺寸。在试件标距范围内,测量试件三个横截面尺寸,取三处横截面的宽度b 和厚度 h ,取其平均值用于计算横截面的最小惯性距 i min ,见附表 13. 拟订加载方案。加载前用欧拉公式求出压杆临界压力 pcr 的理论值,在预估临界力值的 80

2、%以内,可采取大等级加载,进行载荷控制。例如可以分成 45 级,载荷每增加一个p ,记录相应的应变值一次,超过此范围后,当接近失稳时,变形量快速增加,此时载荷量应取小些,或者改为变形量控制加载,即变形每增加一定数量读取相应的载荷,直到 p 的变化很小,出现四组相同的载荷或渐进线的趋势已经明显为止(此时可认为此载荷值为所需的临界载荷值)。4. 根据加载方案,调整好实验加载装置。5. 按实验要求接好线,调整好仪器,检查整个测试系统是否处于正常工作状态。6. 加载分成二个阶段,在达到理论临界载荷 pcr 的 80之前,由载荷控制,均匀缓慢加载,每增加一级载荷,记录两点应变值 1和 2 ;超过理论临界

3、载荷 pcr 的 80之后,由变形控制,每增加一定的应变量读取相应的载荷值。当试件的弯曲变形明显时即可停止加载。卸掉载荷。实验至少重复两次。见附表 27. 作完实验后,逐级卸掉载荷,仔细观察试件的变化,直到试件回弹至初始状态。关闭电源,整理好所用仪器设备,清理实验现场,将所用仪器设备复原,实验资料交指导教师检查签字。四、 实验记录表 1 (试件相关参考数据)试件参数及有关资料截面截面截面平均值厚度 h (mm)2.02.02.02.0宽度 b (mm)20202020长度 l (mm)320最小惯性矩imin bh3/12弹性模量e = 230 gpa表 2 (实验数据)载荷p / n应变仪读

4、数/ c读数测点 1 读数测点 2 读数31-6-360-14-291-19-6123-29-4150-37-3182-45-4211-54-4240-649325117197260-179102- 1 -270-187107275-192111280-199117285-842293-894五、 实验结果处理1. 用方格纸绘出pj c1 和pj c2 曲线,以确定实测临界力pcr实pj-o2. 理论临界力pcr理 计算m4m试件最小惯性矩 imin = =13.3x10-12试件长度 l=0.32 理论临界力 pcr理 = 3. 实验值与理论值比较实验值pcr实 294.54或294.5或295.2理论值pcr理295.2误差百分率 (%) pcrcr实 100 %0.224%或0.237%六、 实验体会七、教师评语- 2 -
