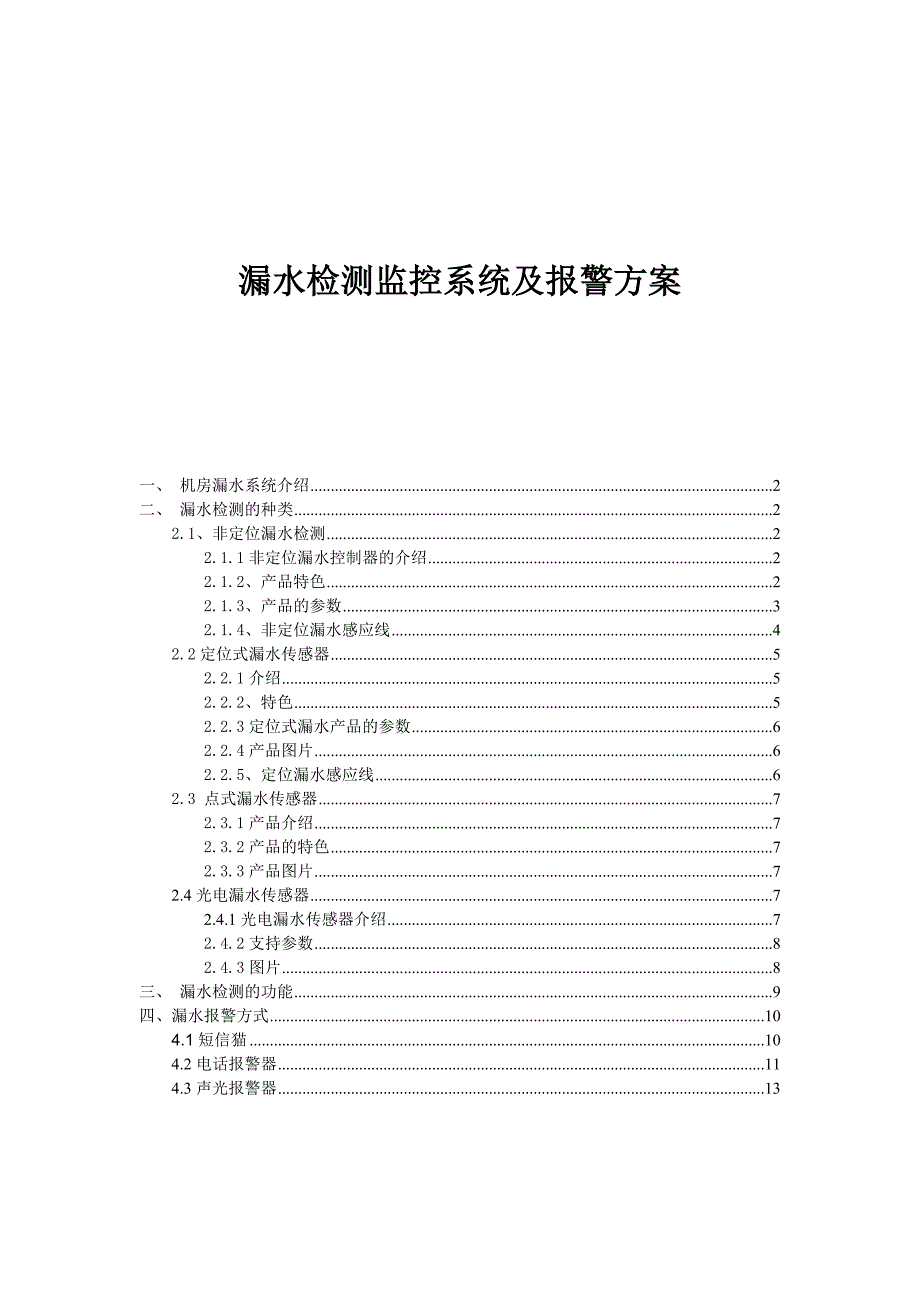

1、漏水检测监控系统及报警方案一、 机房漏水系统介绍2二、 漏水检测的种类22.1、非定位漏水检测22.1.1非定位漏水控制器的介绍22.1.2、产品特色22.1.3、产品的参数32.1.4、非定位漏水感应线42.2定位式漏水传感器52.2.1介绍52.2.2、特色52.2.3定位式漏水产品的参数62.2.4产品图片62.2.5、定位漏水感应线62.3 点式漏水传感器72.3.1产品介绍72.3.2产品的特色72.3.3产品图片72.4光电漏水传感器72.4.1光电漏水传感器介绍72.4.2支持参数82.4.3图片8三、 漏水检测的功能9四、漏水报警方式104.1短信猫104.2电话报警器114.

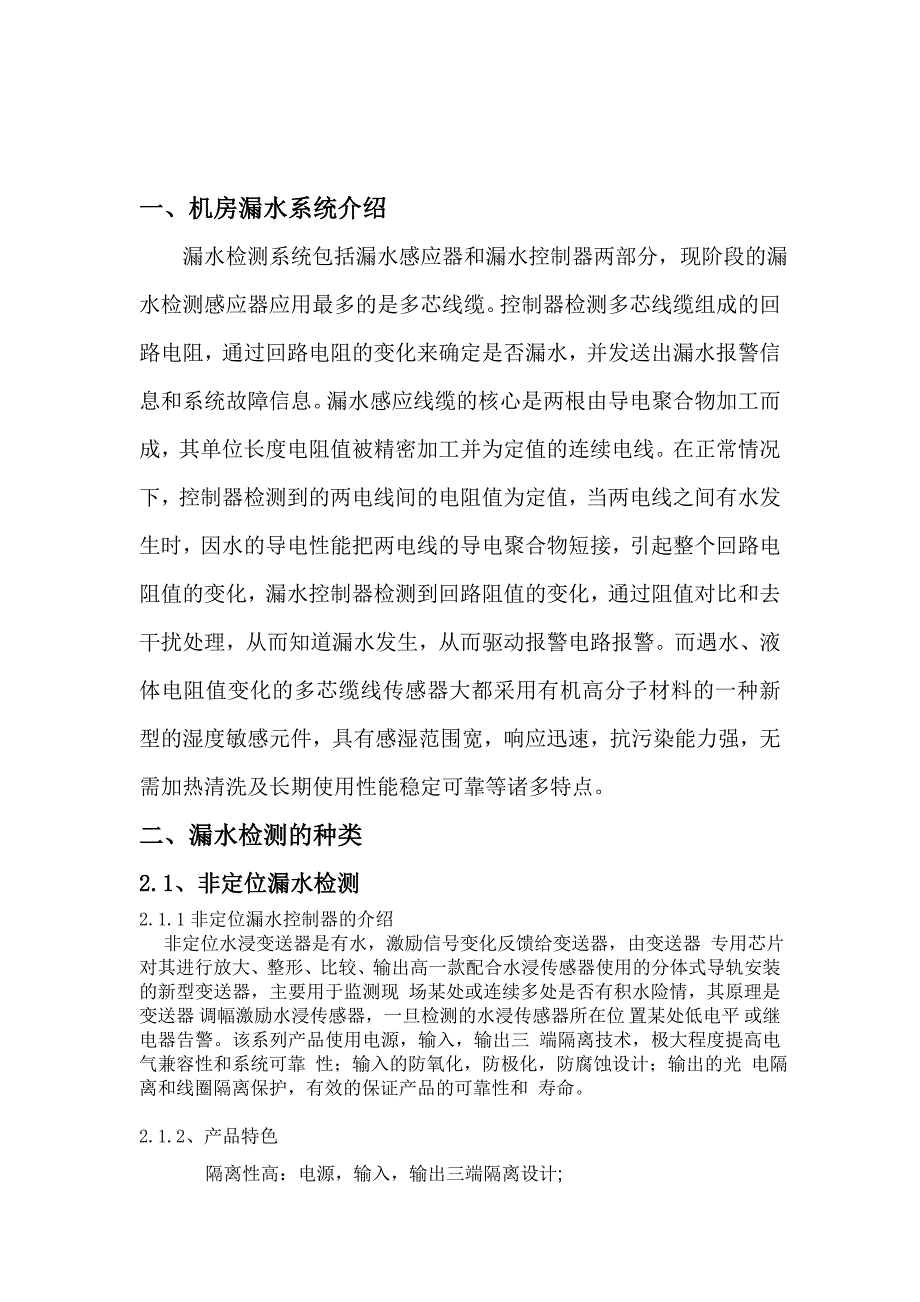

2、3声光报警器13一、 机房漏水系统介绍 漏水检测系统包括漏水感应器和漏水控制器两部分，现阶段的漏水检测感应器应用最多的是多芯线缆。控制器检测多芯线缆组成的回路电阻，通过回路电阻的变化来确定是否漏水，并发送出漏水报警信息和系统故障信息。漏水感应线缆的核心是两根由导电聚合物加工而成，其单位长度电阻值被精密加工并为定值的连续电线。在正常情况下，控制器检测到的两电线间的电阻值为定值，当两电线之间有水发生时，因水的导电性能把两电线的导电聚合物短接，引起整个回路电阻值的变化，漏水控制器检测到回路阻值的变化，通过阻值对比和去干扰处理，从而知道漏水发生，从而驱动报警电路报警。而遇水、液体电阻值变化的多芯缆线传
3、感器大都采用有机高分子材料的一种新型的湿度敏感元件，具有感湿范围宽，响应迅速，抗污染能力强，无需加热清洗及长期使用性能稳定可靠等诸多特点。二、 漏水检测的种类2.1、非定位漏水检测2.1.1非定位漏水控制器的介绍 非定位水浸变送器是有水，激励信号变化反馈给变送器，由变送器 专用芯片对其进行放大、整形、比较、输出高一款配合水浸传感器使用的分体式导轨安装的新型变送器，主要用于监测现 场某处或连续多处是否有积水险情，其原理是变送器 调幅激励水浸传感器，一旦检测的水浸传感器所在位 置某处低电平 或继电器告警。该系列产品使用电源，输入，输出三 端隔离技术，极大程度提高电气兼容性和系统可靠 性；输入的防氧

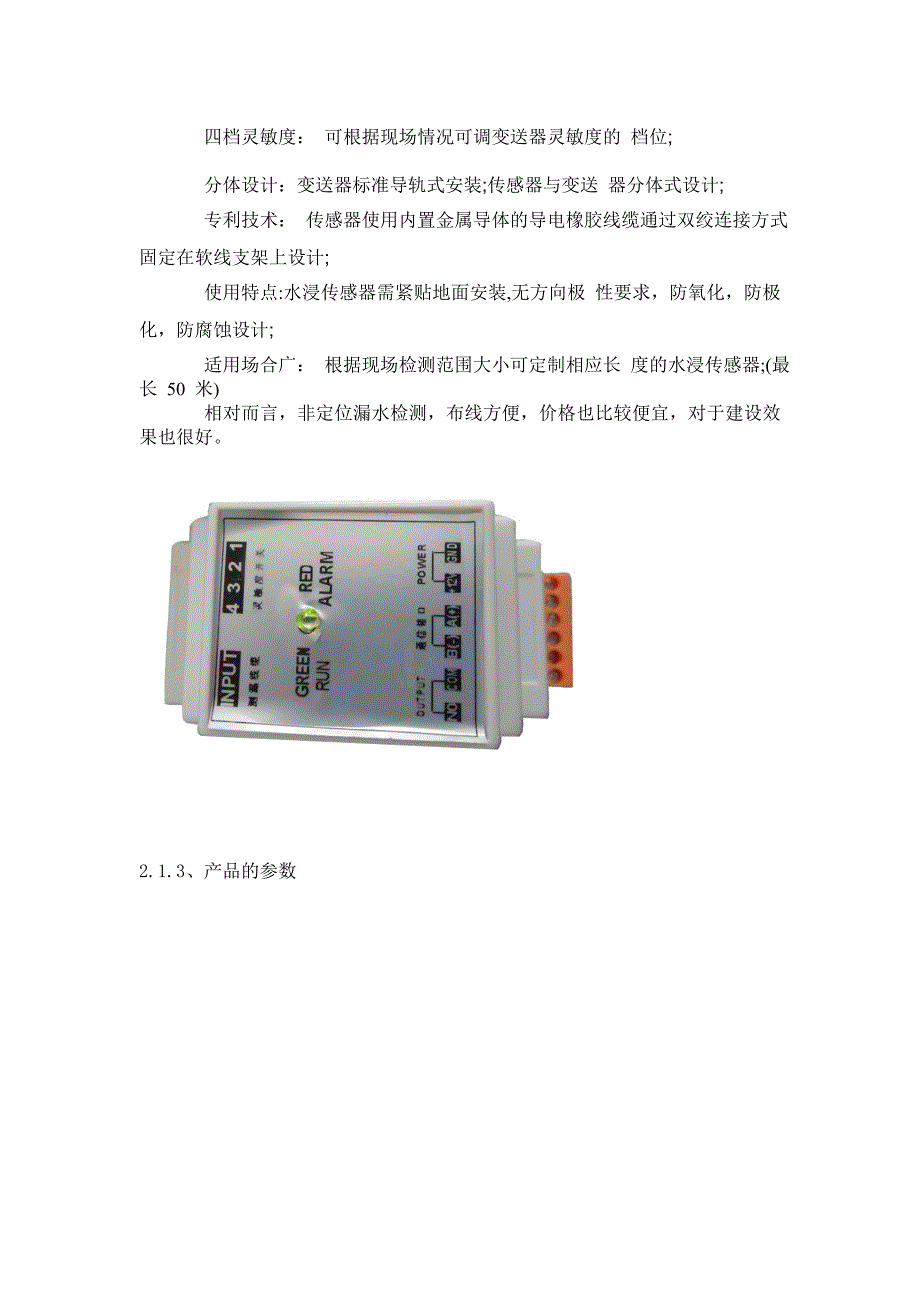

4、化，防极化，防腐蚀设计；输出的光 电隔离和线圈隔离保护，有效的保证产品的可靠性和 寿命。2.1.2、产品特色 隔离性高：电源，输入，输出三端隔离设计 四档灵敏度： 可根据现场情况可调变送器灵敏度的 档位 分体设计：变送器标准导轨式安装传感器与变送 器分体式设计 专利技术： 传感器使用内置金属导体的导电橡胶线缆通过双绞连接方式固定在软线支架上设计 使用特点:水浸传感器需紧贴地面安装,无方向极 性要求，防氧化，防极化，防腐蚀设计 适用场合广： 根据现场检测范围大小可定制相应长 度的水浸传感器;(最长 50 米) 相对而言，非定位漏水检测，布线方便，价格也比较便宜，对于建设效果也很好。2.1.3、产

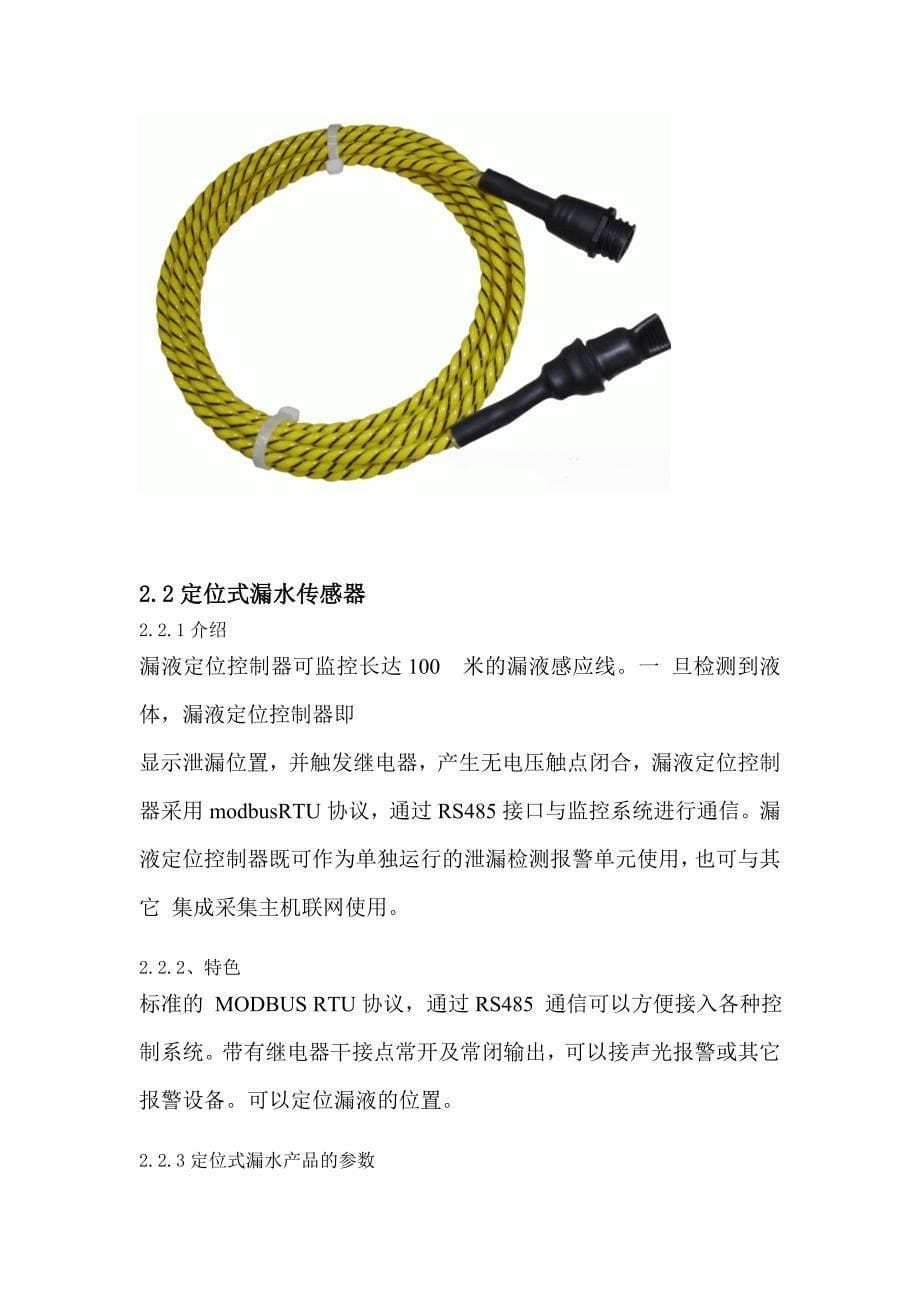

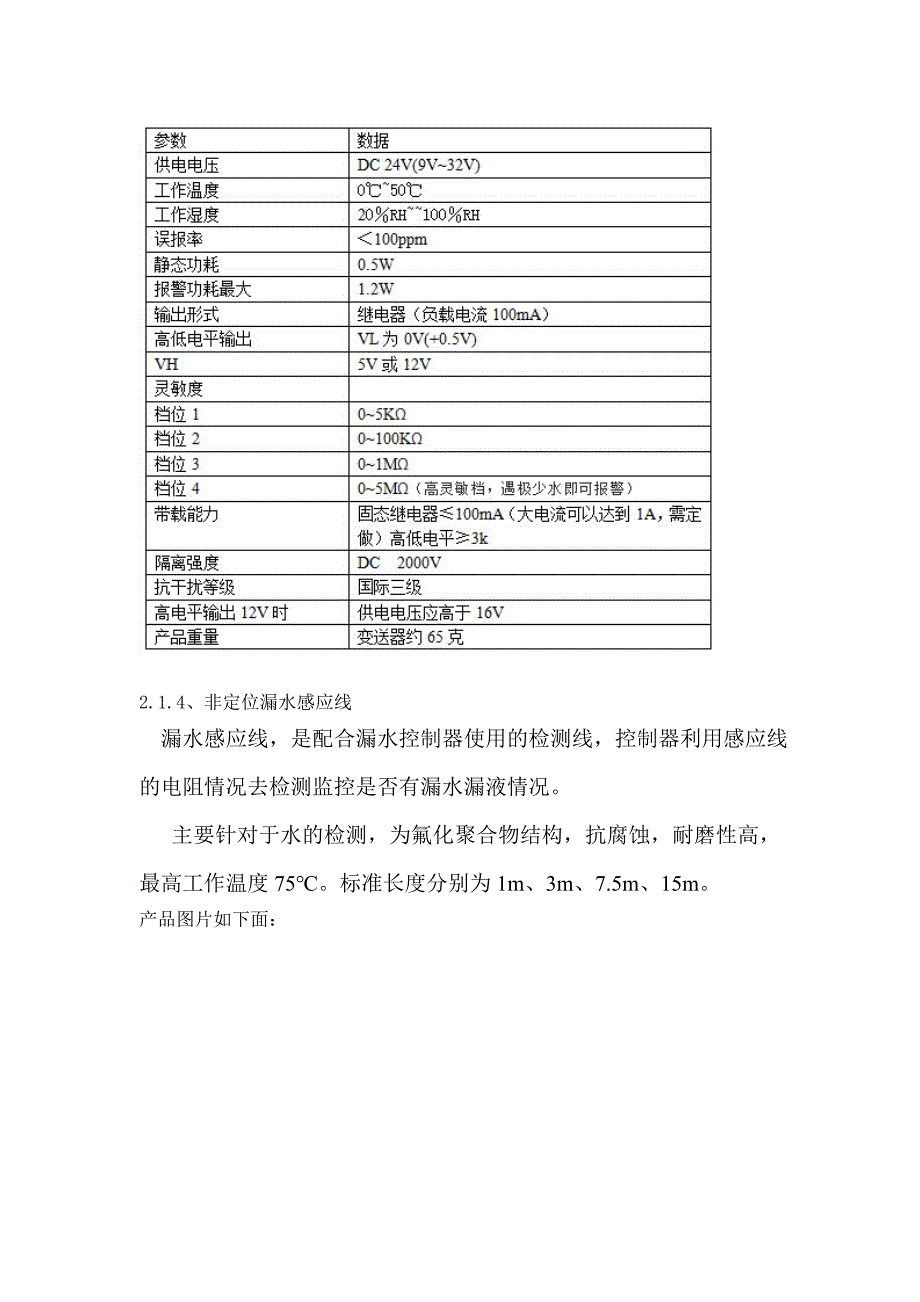

5、品的参数2.1.4、非定位漏水感应线 漏水感应线，是配合漏水控制器使用的检测线，控制器利用感应线的电阻情况去检测监控是否有漏水漏液情况。 主要针对于水的检测，为氟化聚合物结构，抗腐蚀，耐磨性高，最高工作温度75。标准长度分别为1m、3m、7.5m、15m。 产品图片如下面：2.2定位式漏水传感器2.2.1介绍漏液定位控制器可监控长达100 米的漏液感应线。一 旦检测到液体，漏液定位控制器即显示泄漏位置，并触发继电器，产生无电压触点闭合，漏液定位控制器采用modbusrtu协议，通过rs485接口与监控系统进行通信。漏液定位控制器既可作为单独运行的泄漏检测报警单元使用，也可与其它 集成采集主机联
6、网使用。2.2.2、特色标准的 modbus rtu协议，通过rs485 通信可以方便接入各种控制系统。带有继电器干接点常开及常闭输出，可以接声光报警或其它报警设备。可以定位漏液的位置。2.2.3定位式漏水产品的参数电源：直流9-15v感应线：tracetek感应线以及同类型漏水应用线 精确度：漏水感应袭来长度0.5%0.5米存储温度：-40摄氏度到60摄氏度工作温度：-20摄氏度到50摄氏度工作环境湿度：5%-95%（无冷凝）继电器：输出端最大3a2.2.4产品图片2.2.5、定位漏水感应线漏水感应线，是配合漏水控制器使用的检测线，控制器利用感应线的电阻情况去检测监控是否有漏水漏液情况。主要
7、针对于水的检测，为氟化聚合物结构，抗腐蚀，耐磨性高，最高工作温度75。标准长度分别为1m、3m、7.5m、15m。2.3 点式漏水传感器2.3.1产品介绍有线漏水终端是一款定点监测积水、漏水的设备。不管是自来水管的接入，自然的雨水积聚等水源造成漏水或水量过多的时候，设备检测到有积水则报警继电器闭合。终端设备采用rs485通信或继电器输出，外部供电，可以放在任何地方，灵活方便。该系统可以广泛用于家居、饭店，别墅等用水的地方。2.3.2产品的特色1. 应用广泛：楼宇的阳台、厨房、天台；市政园林、工厂的进水排水，农业灌溉等。 2.使用灵活：可放在任何地方。 3.可靠性高：24小时不间断工作。 4.体
8、积小：终端盒控制体积小，可以放在不起眼的地方。 2.3.3产品图片2.4光电漏水传感器2.4.1光电漏水传感器介绍 光电水浸传感器应用于机房漏水检测，根据光学原理，可以提供非常准确、可靠水浸测量，采用金属外壳，安全、可靠、便于安装，不易被冲击移位。2.4.2支持参数适用范围 空调，窗口等漏水处 电源 dc24v10% 引线长度 2米 功耗 0.3w 耐压 输入/输出/电源间：dc1kv/min.1ma 输出 继电器常开节点，接点容量：dc30v，1a 继电器动作水位高度 51mm(距离传感器放置平面) 工作环境 -1050，20�%无凝露 贮存环境 -4070，20�%无凝露 外壳材质
9、 不锈钢2.4.3图片三、 漏水检测的功能 1.漏水监控功能通过安装漏水检测仪和漏水检测电缆，实时检测被监控区域的漏液情况；上层系统软件实时获取lds系列漏水检测仪采集的漏水、短线、维护等故障信息，实现实时监控的功能。2.告警管理功能监控系统能根据告警配置提供led屏、声音、电话语音、短信、e-mail等多种报警方式，并及时通知维护人员现场漏水的故障情况，保证告警得到及时处理。同时监控系统也能根据告警情况自动实现相应的逻辑控制，保证故障得到消除和减小故障带来的损失。3.报表管理功能监控系统设计有强大的报表功能，不仅能满足常用日报表、周报表、月报表、时间段报表；还能以常用办公报表软件格式实现报表
10、的导入导出，生成各种满足用户特定的报表数据。4.安全管理功能漏水检测系统具备用户识别和防止用户误操作的功能，对用户操作权限进行分级设置、权限组合、控制和管理，对所有的用户操作进行详细记录，以操作日志的形式保存，可做相关查询。5.web浏览功能漏水检测系统具有远程2web浏览功能，通过浏览器方式对各机房的设备进行远程的管理。四、漏水报警方式4.1短信猫利用短信猫去发信息报警。这种报警方式是在不怎样急的情况下使用，对于温湿度情况可以不过于重要的情况。通过短信的方式报警。短信猫产品简介可直接与plc，触摸屏，组态软件，变频器或设备通过485通讯连接，实现短信远程控制，远程报警，远程维护，远程催款等。
11、grm200采用工业级设计标准，可以作为报警主机单独使用，根据本机自带的开关量和模拟量输入产生报警，并可实现联动输出。特点1.可以短信查询plc内部寄存器内容，实现短信查询。2.可以短信修改plc内部寄存器数值，实现短信控制。3.可向多个手机号发送plc的报警短信，实现短信报警。4.真正的“两端（设备端和用户端）无线”的远程监控方式。5.无需其它条件，只需插入一张gsm sim卡即可以控制plc。6.利用手机短信“永远在线”和“送达确认”的特点，确保发送plc状态信息不丢失。4.2电话报警器是利用电话拨号去报警，可以同时拨打多个号码去报警。达到通知方式。利用电脑的温湿度电脑监控软件。如果达到报
12、警的条件，就会发信号到电话报警器。自动拨号，拨打原来设定的号码，每组号码轮流通知，实现报警。电话报警拨号器的介绍可存4组电话号码每组电话号码最多可存16位数字采用进口全新工业模块，信号最好，长期工作稳定性好,音质清晰、通话无杂音、通话不掉线，即使在偏远山区接收信号也非常强可以支持普通sim卡具有掉电保护功能掉电后电话号码、语音不丢失，智能判断功能存储二十秒语音信息 功能大屏幕中文液晶显示自带计时、计费、翻查功能可拨打/接听市话、ip电话、长途和应急电话主机可以交直流两用，停电也不怕可配接外置110分贝警号或声光警号延时布防功能，分区布防功能当警情发生时，报警电话机即刻自动拨打您预先设定的报警电
13、话号码，即时提醒您迅速采取相应应急对策，全力保护你家庭财产平安4.3声光报警器声光报警器，一般用在报警是，引起人们的注意。从而提醒人们。但这种方式一般只是现场报警，不过通知不在现场的人员知道。不像短信，电话那样。不过现场报警，能够让多人知道，去及时作出反映。产品参数工作电压ac220v监视电流500a报警电流60ma声响等级110分贝线制二总线（线长15厘米）安装方式外露壁挂工作温度-10 55相对湿度95%外形尺寸1227344mm3（高宽厚）重量约150g颜色上半部红色、下半部白色 莱安技术力量雄厚，自主开发机房监控、冰箱温度监控、冷库温湿监控、药业仓库温湿度监控、档案室环境监测、军药库环境监测、电力远程监测、漏水检测报警、噪声粉尘监测 、农业大棚监控 、渔塘水质监测 、称重监控记录系统、空调远程监控、楼宇自控等多种物联网产品。目前公司拥有先进的光刻机、镀膜机、湿度标准箱、高低温恒湿箱、高度精密的露点仪等设备.
