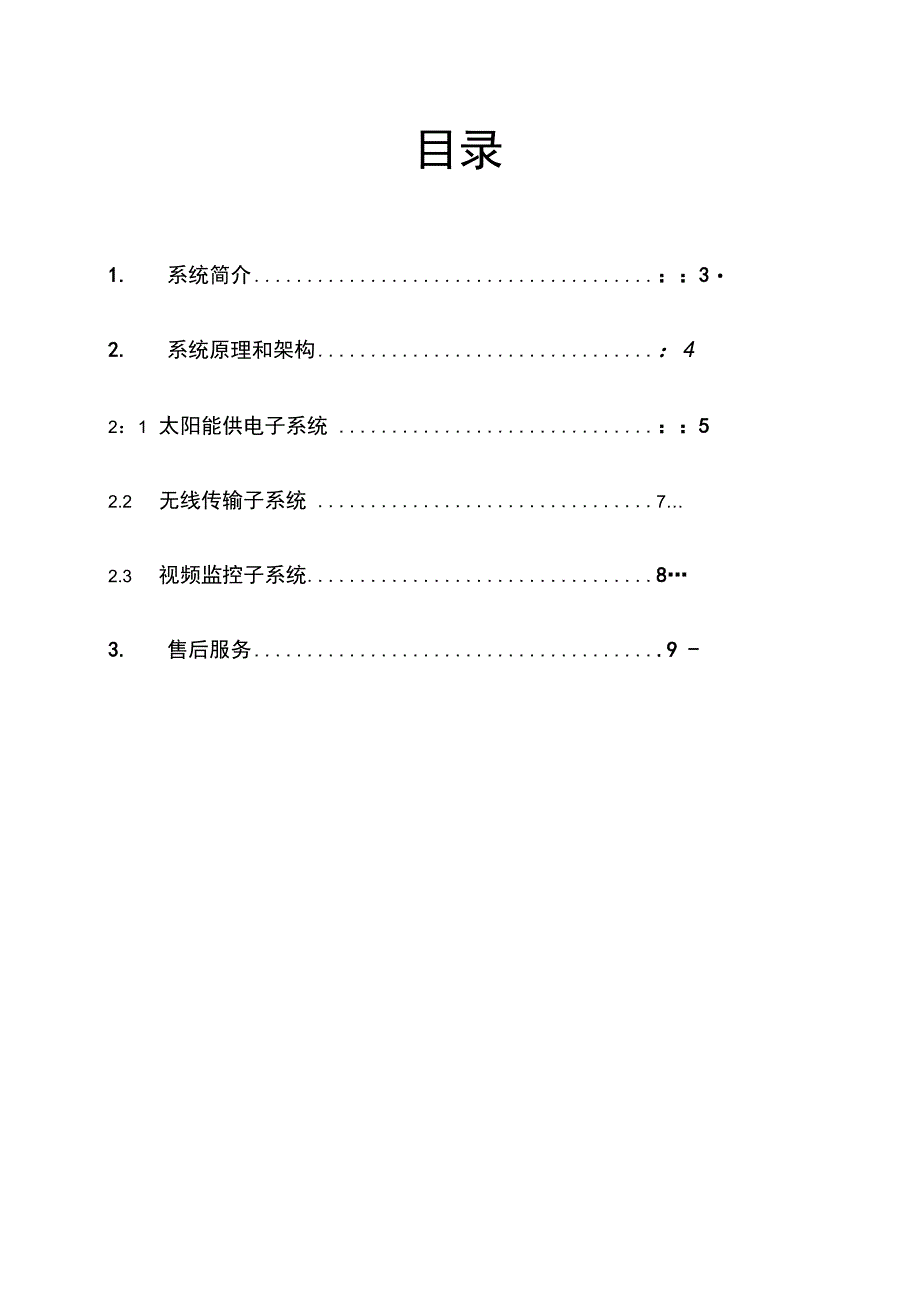

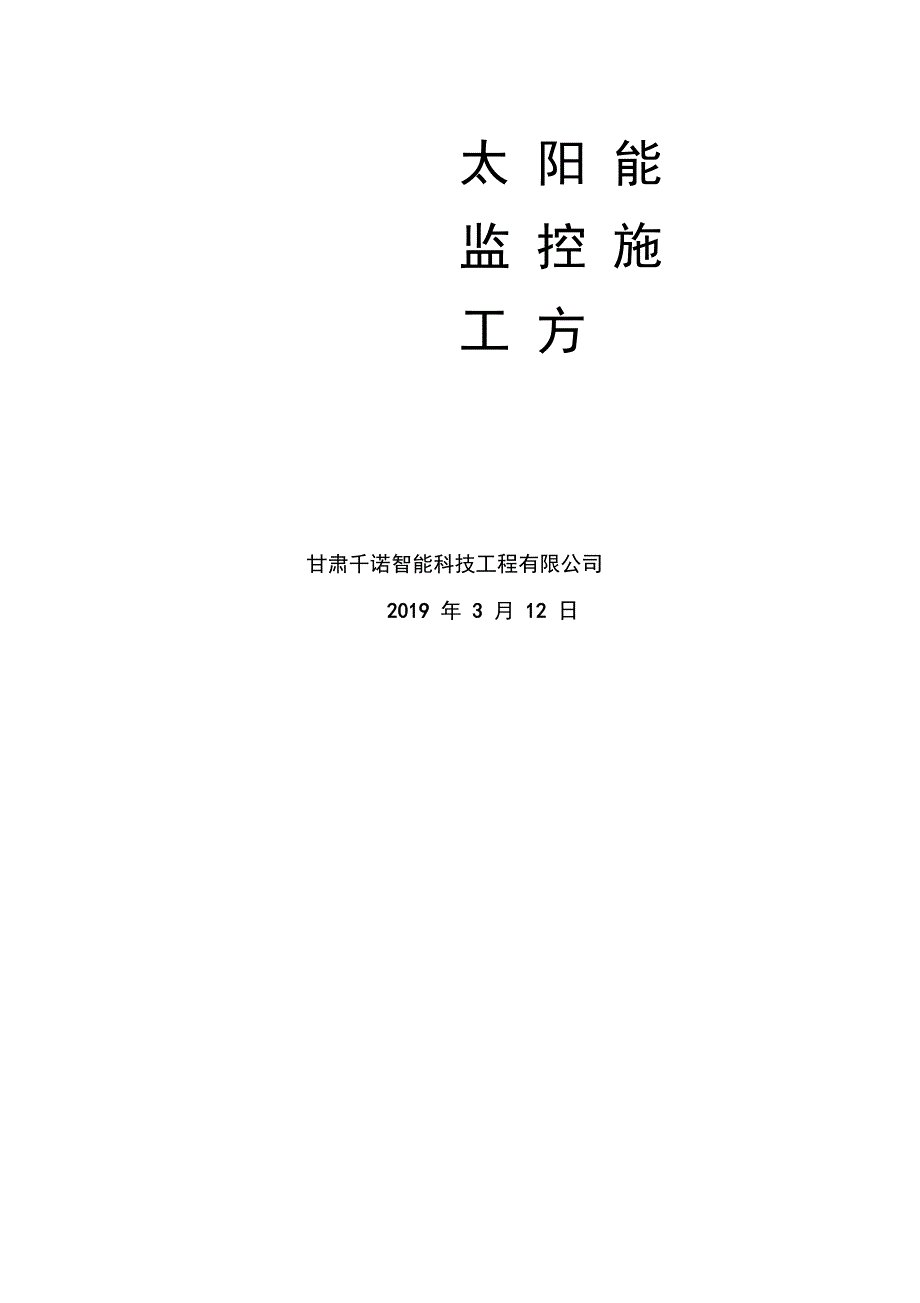

1、太 阳 能 监 控 施 工 方甘肃千诺智能科技工程有限公司2019 年 3 月 12 日目录1. 系统简介：32. 系统原理和架构：42：1太阳能供电子系统 ：52.2 无线传输子系统 72.3 视频监控子系统83. z6尊龙旗舰厅的售后服务.9 -，、系统简介太阳能无线监控系统利用取之不尽、用之不竭的清洁环保能源太阳能供电，同时系统采用了先进的音视频远距离无线组网技 术，使无法得到电力供应的偏远地区实现远程不间断监控成为可 能。随着太阳能无线监控系统集成技术的成熟，该系统在全球得 到越来越普遍的应用。本系统具有：环保节能、无需挖沟或架设 电力架、不需要大量线材、不需要输变电设备、施工周期短、不 消耗市电不产

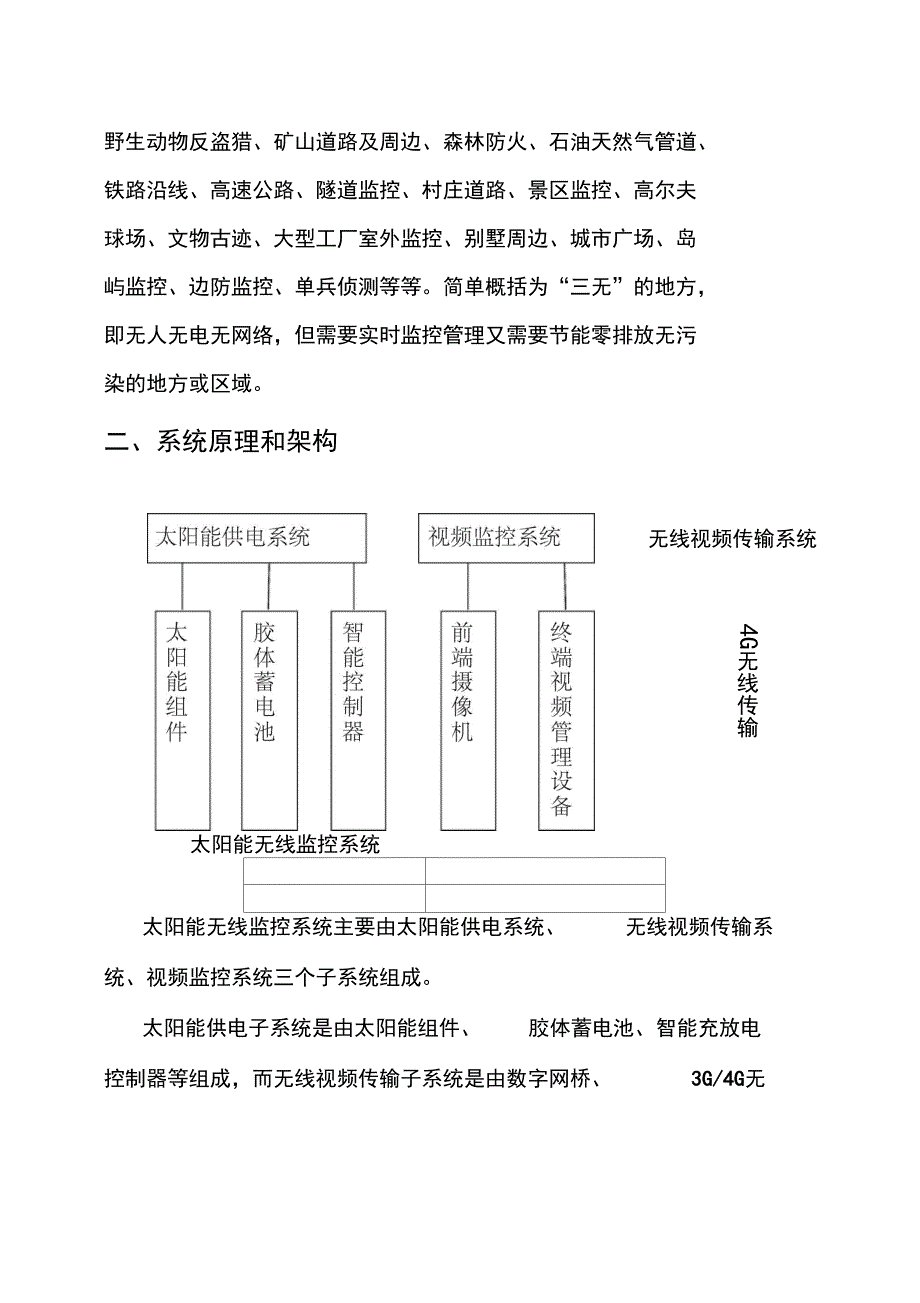

2、生电费、不受地理位置限制、维护费用低、低压无 触电危险及移动灵活等诸多优点。本系统主要应用于野外以及城市不方便布线的区域，例如：建筑工地、水库大坝、河流水位、渔场林场、野生动物活动监控、野生动物反盗猎、矿山道路及周边、森林防火、石油天然气管道、 铁路沿线、高速公路、隧道监控、村庄道路、景区监控、高尔夫 球场、文物古迹、大型工厂室外监控、别墅周边、城市广场、岛 屿监控、边防监控、单兵侦测等等。简单概括为“三无”的地方， 即无人无电无网络，但需要实时监控管理又需要节能零排放无污 染的地方或区域。二、系统原理和架构无线视频传输系统4g无线传输太阳能无线监控系统太阳能无线监控系统主要由太阳能供电系统、
3、无线视频传输系统、视频监控系统三个子系统组成。太阳能供电子系统是由太阳能组件、胶体蓄电池、智能充放电控制器等组成，而无线视频传输子系统是由数字网桥、3g/4g无线网络、cofdm等组成，视频监控子系统是由摄像机、终端视频 管理设备（如数字硬盘录像机）等组成。根据需要可增加其它辅 助功能如：前端拾音、前端喇叭、前端录像、前端传感、视频分 析、无线广播、移动侦测、无线信号中继站等。1太阳能供电子系统太阳能供电系统拓扑图用电设珞 摄像机用电设备 扭像机太阳能供电系统小意图该系统主要由太阳能组件、胶体蓄电池、智能控制器等组成。太 阳能组件将光能转变为电能， 经由一台智能控制器的控制， 把电 能存储到蓄
4、电池（充电） ；需要供电时，打开控制器开关接通负 载，把蓄电池中的电能提供给负载（放电） 。智能控制器的主要 作用是对蓄电池进行充放电管理， 当在工作时间内蓄电池供电不 足时，控制器自动切断负载供电，对蓄电池进行过放保护；当蓄 电池持续充电时，控制器对蓄电池进行过充保护。太阳能发电是整个系统工作能量的主要来源， 太阳能组件的大 小需要根据负载设备的耗电量来决定。很多用户有这样一个认识误区， 摄像机是由太阳能来供电， 实 际上给摄像机供电的是蓄电池，太阳能只是负责给蓄电池充电， 所以蓄电池对于太阳能供电系统来说也是非常重要的一环；太阳 能供电系统因长期处于大幅度充放电状态，如果采用普通铅酸蓄 电
5、池大幅充放电寿命会比较短，而且蓄电池通常是埋在地下，频 繁更换费时费力，所以应采用太阳能专用胶体蓄电池，胶体蓄电 池质量高循环寿命好可达 5-8 年，是普通铅酸电池寿命的两倍以 上；深放电循环性能好，耐高频率充放电及过放电、自放电小可 以长期不充足电又进行放电、适应环境温度范围广尤其是低温， 使用时无酸雾气体析出，无电解质外溢更为环保。蓄电池是在没有日照情况下维持系统工作所需的能量来源， 当 发生连续阴雨天的情况时就需要蓄电池有足够的电量维持整个系 统的连续工作，因太阳能胶体蓄电池的价格较高，不能因为顾及一年当中会出现几次长的阴雨天而增加系统蓄电池配置，使系统 在大部分时间内蓄电池配置都处在浪
6、费的状态，过多配置蓄电池 的结果必然导致成本大幅上升。所以太阳能供电应用系统应允许 发生概率较低的缺电现象，蓄电池独立供电时间一般为3天太阳能无线监控系统与普通有线监控系统的工作原理不一样。普通有线监控系统可以不考虑摄像机或其它负载的电压和功率，也可以不考虑系统的工作时间，而在太阳能无线监控系统中摄像 机或者其它负载的功率越大，工作时间越长，系统的配置就会越 大，系统的价格就会越高。由于太阳能发电和蓄电池储电的宝贵， 它直接影响了整个系统的建设成本，因此整个系统中负载设备的 低功耗运行成为了太阳能无线监控系统的关键。2、无线传输子系统安装的监控点周围有 4g信号，而且监控点和监控中心之间有 很
7、多建筑物或山体遮挡， 这时采用4g视频传输将是一个比较好的选择。利用4g视频传输，将视频数据通过相关的4g平台运营商的网络传递到监控中心。4g理论带宽100m实际带宽15-60m远大于3g,所以4g可以实 时传输百万高清图像3、视频监控子系统1 *1| ql .gjj j-.i . i s 1 s i i g i i' i = f w i i' i ri、*-!；.m-.丄l曲磺bi规的胆安站绦合隆理平台fl4*f|4wtbwnm* aftwathpri*:arrwailpmiitiv00 mrm*r hj jft* t* cl cwtwi)m 二mw"甜ul.w
8、ild4ftf以4g传输为例，目标监控点的图像由摄像机进行采集，经由4g网络视频信号发送到监控中心，再由网线传输给数字录像机或者安装有专用客户端软件的电脑主机或服务器进行视频监控和录像。前端摄像机根据需求选择固定枪机或者可以360。旋转的球型摄像机，用户在监控中心可以随时了解和控制前端摄像机的工作状态，如对摄像机菜单进行调整，对球机云台进行上、下、左、右调整，对一体机镜头进行拉近拉远、手动或自动聚焦，进行预 置位设置、巡航轨迹设置、对录像进行查询和回放。三、z6尊龙旗舰厅的售后服务1 、我方在工程完工初步验收后5日内提供本系统工程所用设备的使用说明、安装手册、维修手册及软件备份；2、我方保证在接到用户通知起2
9、4小时内服务到位，若在夜间接到通知时间适当延长，但决不会超过48 小时。3、我方免费维护期内的要求对本系统进行维修及日常维护，对于正常的损坏，我方只收取设备维修费用和设备成本费；由于人为 原因或不可抗力原因的损坏我方收取设备维修费用。 质量保证期 满后，我公司将继续负责系统设备的维修， 提供优质迅速的服务。 使用单位可与我公司签订 工程维修及售后有偿服务保障合同 。4、公司将安排定期的工程例行巡检、维护以确保产品始终处于 最佳状态。周期为 1个月/ 次（由于实际现场环境恶劣，维护周期 会减短，次数会增加） 。5、工程完成后，我方负责提供培训教材，对用户的操作人员进行 培训。欢迎您的下载，资料仅供参考!致力为企业和个人提供合同协议，策划案计划书，学习资料等等打造全网一站式需求
